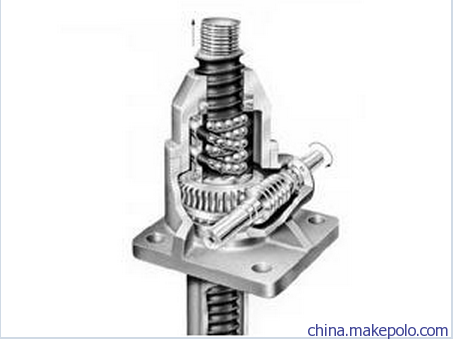

維護簡單JWB滾珠絲桿升降機廠家直銷，適用于高速，高頻率和高性能的裝置中，主要由精密滾珠絲桿副與高精度蝸輪蝸桿副構成。
效率高：使用滾動摩擦、提高了整機使用效率，只需要很小的驅動源，就可以產生非常大的推動力。
高速化：與普通梯形絲桿相比，運轉速度有很大的提高，能輕松的調整和運轉。
使用壽命長：采用高質量的滾珠絲桿副，使其工作壽命比普通梯形絲桿提高3倍以上。
JWB型號規格標示方法：
JWB型基本選型參數一覽表
| 型號 | JWB005 | JWB010 | JWB025 | JWB050 | JWB100 | JWB150 | JWB200 | JWB300 | JWB500 | |
| 最大載荷（KN） | 4.9 | 9.8 | 24.5 | 49 | 98 | 147 | 196 | 294 | 490 | |
| 絲桿外徑mm | 16 | 20 | 25 | 36 | 45 | 50 | 63 | 85 | 100 | |
| 絲桿底徑mm | 13.5 | 17.5 | 21.4 | 31.3 | 39.1 | 43.1 | 55.7 | 74.8 | 87 | |
| 絲桿螺距mm | 5 | 5 | 8 | 10 | 12 | 16 | 16 | 20 | 24 | |
| 減速比 | H速度 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 102/3 | 102/3 |
| L速度 | 20 | 20 | 24 | 24 | 24 | 24 | 24 | 32 | 32 | |
| 綜合效率% | H速度 | 63 | 61 | 62 | 64 | 63 | 63 | 62 | 56 | 60 |
| L速度 | 37 | 34 | 35 | 39 | 43 | 43 | 41 | 34 | 38 | |
| 容許輸入最大功率（kW） | H速度 | 0.25 | 0.54 | 1.3 | 2.2 | 3.6 | 4 | 5.5 | 8.9 | 13.3 |
| L速度 | 0.12 | 0.27 | 0.63 | 1 | 1.9 | 2.1 | 2.8 | 4.1 | 6.5 | |
| 空載扭矩（N·m） | 0.11 | 0.29 | 0.62 | 1.37 | 1.96 | 2.65 | 3.92 | 9.81 | 19.6 | |
| 保持扭矩（N·m） | H速度 | 0.69 | 1.27 | 4.31 | 10.78 | 19.6 | 39.2 | 51 | 68.6 | 140.1 |
| L速度 | 0.14 | 0.26 | 0.91 | 2.4 | 5.8 | 11.8 | 15 | 19.5 | 41.2 | |
| 容許輸入軸扭矩（N·m）* | 9.8 | 19.6 | 49 | 153.9 | 292 | 292 | 292 | 735 | 1372 | |
| 最大載荷時所需輸入 | H速度 | 1.3 | 2.8 | 9 | 21.5 | 39.1 | 77 | 104 | 169.6 | 317.5 |
| 軸扭矩（N·m）** | L速度 | 0.62 | 1.4 | 4.3 | 9.6 | 20.4 | 39.6 | 54.2 | 98.5 | 177.9 |
| 輸入軸每回轉一圈對應絲 | H速度 | 1 | 1 | 1.33 | 1.67 | 1.5 | 2 | 2 | 1.88 | 2.25 |
| 桿（活動螺母）軸向位移量 | L速度 | 0.25 | 0.25 | 0.33 | 0.42 | 0.5 | 0.67 | 0.37 | 0.63 | 0.75 |
| 最大載荷時容許 | H速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 500 | 400 |
| 輸入軸回轉速度 | L速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 4000 | 350 |
| 最大載荷時絲桿回轉扭矩N·m） | 4.3 | 8.7 | 34.7 | 86.7 | 208.2 | 416.3 | 555.1 | 1040.9 | 2081.7 | |
JWB附件
支座安裝廣泛應用于開關裝置、傾斜裝置。
型號 | A | B | C | D | E | F |
002 | 75 | 60 | 15 | 64 | 12 | 25 |
005 | 75 | 60 | 15 | 64 | 12 | 25 |
010 | 75 | 60 | 15 | 86 | 15 | 35 |
025 | 100 | 75 | 20 | 115 | 20 | 45 |
050 | 105 | 75 | 25 | 158 | 25 | 58 |
100 | 145 | 100 | 40 | 201 | 30 | 76.3 |
150 | 155 | 105 | 50 | 224 | 44 | 76.3 |
200 | 173 | 110 | 63 | 244 | 50 | 89.1 |
支架
支座與支架配合，實現多方位升降。
型號 | M | N | O | P | Q | R | S | T | U | V | W | X |
002 | 130 | 100 | 12 | 100 | 118.5 | 2-φ12 | 15 | 15 | 28 | 30 | 15 | — |
005 | 130 | 100 | 12 | 100 | 118.5 | 2-φ12 | 15 | 15 | 28 | 30 | 15 | — |
010 | 180 | 130 | 15 | 150 | 178 | 2-φ18 | 15 | 25 | 40 | 45 | 17 | — |
025 | 180 | 130 | 15 | 150 | 178 | 2-φ18 | 20 | 25 | 40 | 45 | 30 | — |
050 | 200 | 150 | 15 | 170 | 200 | 2-φ18 | 25 | 25 | 40 | 45 | 35 | — |
100 | 280 | 220 | 22 | 240 | 290 | 4-φ22 | 40 | 159 | 30 | 70 | 70 | 55 |
150 | 360 | 280 | 27 | 300 | 360 | 4-φ33 | 50 | 195 | 40 | 85 | 85 | 70 |
200 | 400 | 320 | 30 | 380 | 450 | 4-φ33 | 63 | 210 | 40 | 90 | 90 | 75 |
SJB滾珠絲桿升降機廠家直銷，是利用蝸輪蝸桿副和滾珠絲杠副組合而成，其特點是傳動效率高、使用壽命長，常用于精密傳動和頻繁使用場合，行星滾柱絲杠是一種將旋轉運動轉換成線性運動的機械裝置。行星滾柱絲杠傳動力方式是與眾不同的，在主螺紋絲杠周圍，行星布置安裝了6-8個螺紋滾柱絲杠，這樣將電機的旋轉運動轉換為絲杠或螺母的直線運動：行星絲杠能夠在極其艱苦的工作環境下承受重載上千個小時，這樣就使得行星絲杠成為要求連續工作制應用場合的理想選擇。
| SJB系列型號 | SJB10 | SJB20 | SJB21 | SJB22 | SJB50 | SJB51 | SJB80 | SJB81 | SJB100 | SJB101 | SJB200 | SJB201 | SJB300 | |
| 最大提升力kN | 10 | 20 | 20 | 20 | 50 | 35 | 60 | 60 | 80 | 70 | 90 | 100 | 150 | |
| 額定動載kN | 11 | 17 | 25 | 25 | 46 | 30 | 53 | 56 | 71 | 62 | 78 | 97 | 111 | |
| 絲杠直徑×導程mm | 20×5 | 32×5 | 32×10 | 32×20 | 40×10 | 40×20 | 50×10 | 50×20 | 63×10 | 63×20 | 80×10 | 80×20 | 100×20 | |
| 渦輪蝸桿減速比 | V1 | 1.4 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 | 1:8 | 1:8 | 1:8 | 1:8 | 1:8.75 | 1:8.75 | 1:10.25 |
| L1 | 1:16 | 1:24 | 1:24 | 1:24 | 1:28 | 1:28 | 1:32 | 1:32 | 1:32 | 1:32 | 1:35 | 1:35 | 1:41 | |
| 蝸桿輸入1轉絲杠行程mm | V1 | 1.25 | 0.83 | 1.67 | 3.34 | 1.43 | 2.86 | 1.25 | 2.5 | 1.25 | 2.5 | 1.14 | 2.28 | 1.95 |
| L1 | 0.31 | 0.21 | 0.42 | 0.84 | 0.36 | 0.72 | 0.31 | 0.62 | 0.31 | 0.62 | 0.29 | 0.58 | 0.488 | |
| 最大輸入功率kW | V1 | 0.57 | 1.14 | 1.14 | 1.14 | 2.2 | 2.2 | 2.5 | 2.5 | 3 | 3 | 4 | 4 | 7 |
| L1 | 0.27 | 0.55 | 0.55 | 0.55 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 3.5 | 3.5 | 5.5 | |
| 滿載啟動扭矩Nm | V1 | 4.8 | 8.2 | 15.3 | 29.2 | 34.4 | 47.4 | 36.8 | 72.3 | 49.0 | 82.9 | 53.2 | 118 | 157 |
| L1 | 1.8 | 3.4 | 6.3 | 12.1 | 14.6 | 19.4 | 15.3 | 29.9 | 20.4 | 34 | 23.4 | 52 | 66.7 | |
| 啟動效率 | V1 | 41 | 32 | 35 | 36 | 33 | 34 | 32 | 33 | 32 | 34 | 31 | 31 | 30 |
| L1 | 27 | 20 | 21 | 22 | 20 | 21 | 20 | 20 | 20 | 21 | 18 | 18 | 18 | |
| 1500rpm時的運轉效率 | V1 | 59 | 58 | 62 | 65 | 59 | 60 | 58 | 59 | 58 | 60 | 55 | 55 | 53 |
| L1 | 42 | 39 | 42 | 44 | 39 | 41 | 39 | 40 | 39 | 41 | 35 | 35 | 35 | |
| 箱體材料 | 球墨鑄鐵 | |||||||||||||
| 箱體重量kg | 6 | 9.5 | 9.5 | 10 | 23 | 24 | 38 | 40 | 62 | 64 | 78 | 78 | 125 | |
| 每100mm絲杠+護管重量kg | 0.5 | 0.8 | 0.8 | 0.8 | 1.6 | 1.6 | 2.5 | 2.5 | 3.2 | 3.2 | 4.6 | 4.6 | ||
